Аэрофотосъемка с беспилотника

Профессиональная аэрофотосъемка

Геоскан оказывает услуги по аэрофотосъемке линейных и площадных объектов, а также дальнейшей обработке материалов с получением следующих результатов:

ортофотоплан
плотное облако точек;
ЦМР
3D-модель местности.

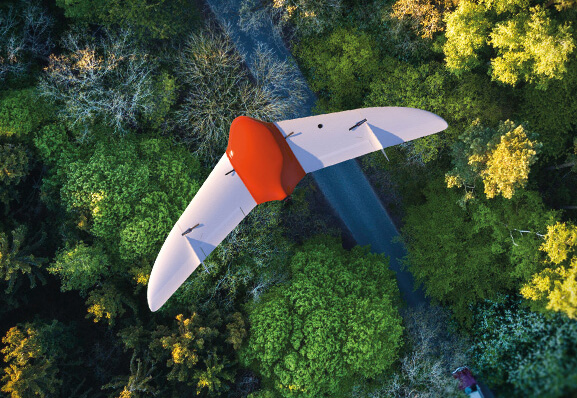

Аэрофотосъемка осуществляется с применением БПЛА Геоскана, оснащенных полнокадровыми фотокамерами Sony и двухчастотными GNSS-приемниками Topcon. Съемка выполняется в соответствии с ГОСТ Р 59328-2021 «Аэрофотосъемка топографическая. Технические требования». Фотограмметрическая обработка данных производится в программе Agisoft Metashape Professional.

Аэрофотосъемка — наиболее востребованная услуга в Казахстане и СНГ для проведения изысканий и получения данных. И вот почему:

Низкая цена аэрофотосъемкиСтоимость беспилотной аэрофотосъемки в разы меньше стоимости получения данных спутниковой съемки, а также традиционных методов проведения геодезических изысканий.

Высокая точностьОбеспечиваемое СКО характерных точек составляет менее 10 см.

Высокое разрешение снимковБеспилотники Геоскана позволяют получать снимки с пространственным разрешением до 1 см/пикс, что обеспечивает высокий уровень детализации получаемых моделей и ортофотопланов.

Работа в трудных условияхАэрофотосъемка может проводиться при низкой облачности и в широком диапазоне температур: от -20° до +40 °С. Аэродинамические свойства БПЛА Геоскана позволяют им не отклоняться от маршрута даже в ветреную погоду.

Работа в требуемой системе координатРезультаты полета — геопривязанные фотографии, которым в процессе обработки можно задать привязку к необходимой системе координат.

Высокая производительностьЗа день может быть выполнена съемка до нескольких сотен квадратных километров.

Материалы аэрофотосъемки

Фотограмметрическая обработка, выполняемая в Agisoft Metashape, позволяет получать необходимые данные для дальнейшего использования.

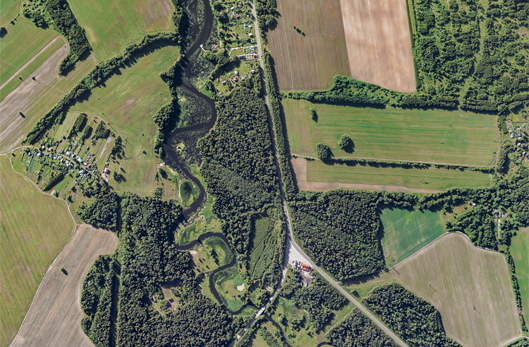

Ортофотоплан

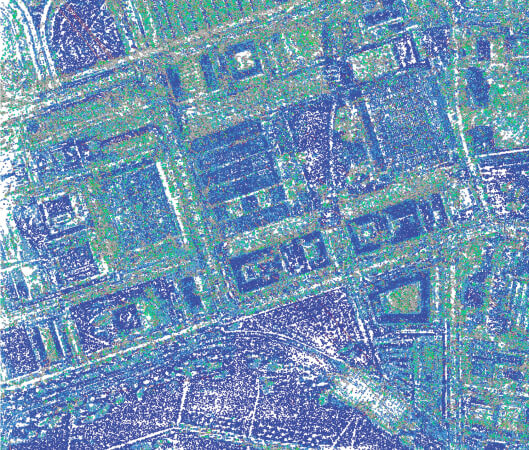

Плотное облако точек

Цифровая модель местности

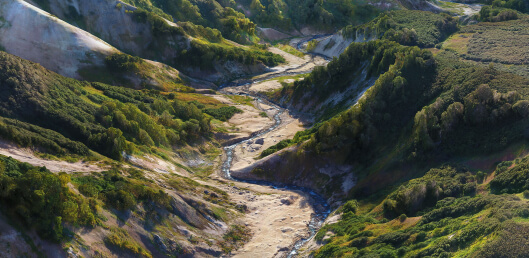

3D-модель местности

Одним файлом или в виде тайлов. Форматы: geotiff, jpg, png, GoogleEarth KML\KMZ.

Разрешение до 2 см/пикс
Масштаб от 1:500 до 1:5000
Высокая геодезическая точность

Построение облака точек, не уступающего по качеству результатам лазерного сканирования

Возможность редактирования точек облака для получения наилучших результатов.
Классификация точек для точного восстановления геометрии.
Экспорт в LAS для обработки в специализированных пакетах.
1 точка на 1–16 пикс исходного снимка. Форматы: obj, ply, txt, las, e57, u3d, oc3, pdf.

Цифровая модель местности (ЦММ) необходима для детального изучения рельефа на любой территории. Анализ ЦММ позволяет решать следующие задачи:

Картографирование С помощью ЦММ можно составлять карты рельефа и изучать геоморфологическое строение территории.

Проектирование зданий ЦММ позволяет определять объемы земляных работ и осуществлять мониторинг изменений по времени.

Проектирование дорог Исследуется строение рельефа, строятся профили трасс, измеряются глубины ям, объемы насыпей и направления выемок.

Охрана природы Актуальные данные об изменениях на местности для лесного, водного хозяйства и др.

Изыскания Модели рельефа позволяют строить поверхности с сеткой горизонталей (изогипс) с требуемой высотой сечения рельефа.

Моделирование в ГИС Создание цифровых моделей поверхности (ЦМП) для электронных карт и навигаторов.

ПО Agisoft Metashape позволяет строить трёхмерную полигональную модель объекта по результатам обработки фотоизображений и создавать фотореалистичные модели, применимые для дальнейшего анализа.

Процесс аэрофотосъемки

Аэрофотосъемка разделяется на этапы полевых и камеральных работ, при этом набор данных, получаемых по результатам камеральных работ, варьируется в зависимости от требований заказчика.

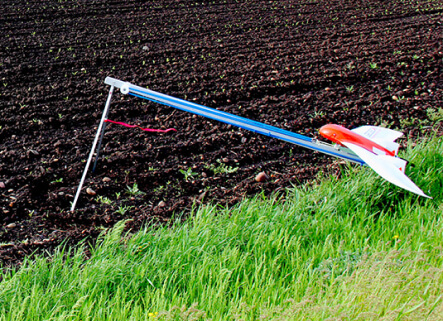

Полевые работы

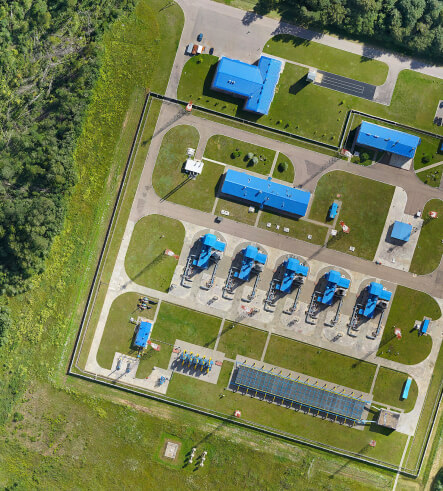

Камеральные работы

Получение разрешений на аэрофотосъемку
Выполнение аэрофотосъемки с использованием БПЛА Геоскана*

*Выполнение аэрофотосъемки составляет примерно от 1 до 4 недель с момента предоплаты. Сроки выполнения могут быть увеличены при значительных объемах работ.

Создание ортофотопланов необходимого масштаба
Создание цифровых моделей местности
Создание 3D-моделей
Создание базовых слоев инфраструктуры пространственных данных*
Разработка геопортала*

Применение аэрофотосъемки

Картография

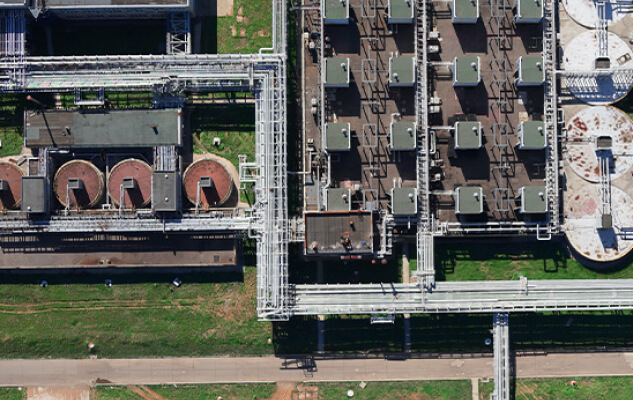

Энергетика

Градостроительство

Строительство

Лесное хозяйство

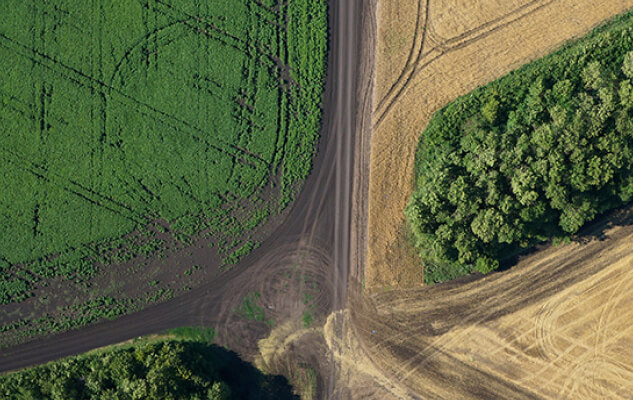

Сельское хозяйство

Маркшейдерия

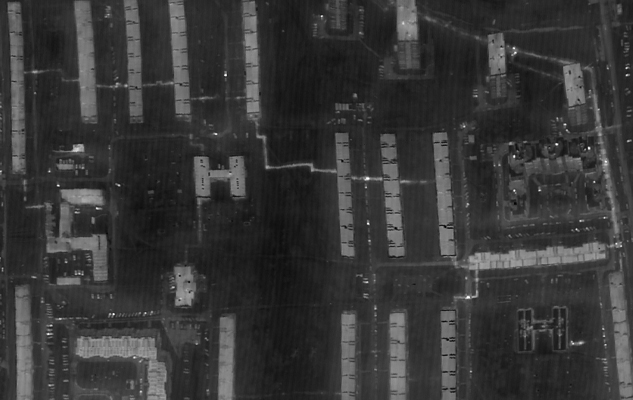

Тепловизионная съемка

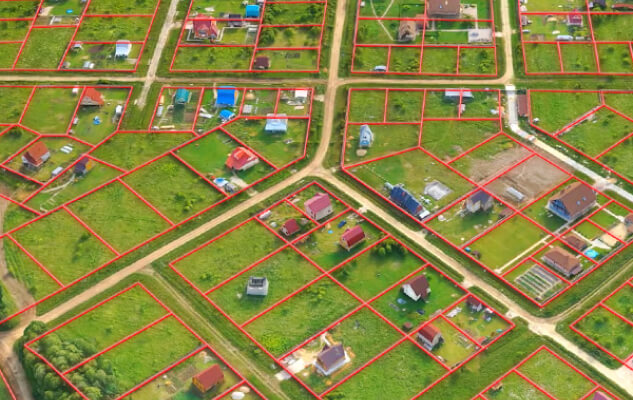

Получение высококачественных пространственных данных. По результатам их обработки создаются ортофотопланы и цифровые модели, которые идеально подходят для ведения кадастрового учета, создания карт и планов масштабов 1:500, 1:1000 и 1:2000.

Регулярный мониторинг объектов энергетической инфраструктуры позволяет получать детальные снимки опор, изучать дефекты изоляторов и повреждения столбов, реконструировать положение проводов и состояние охранной зоны по 3D-модели.
Подробнее

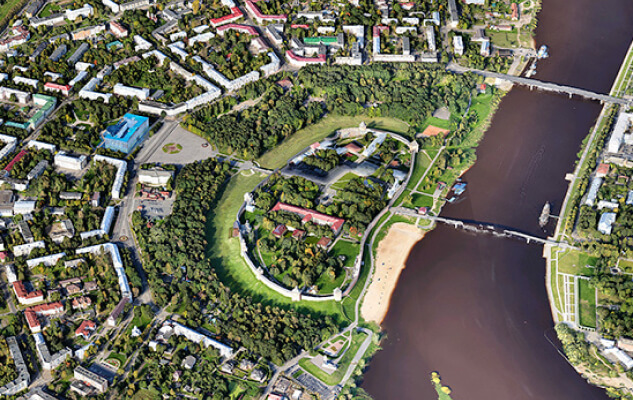

Создание детализированных моделей городов и отдельных объектов культурного наследия, выявление нарушений кадастра и фактических границ использования земельных участков, проектирование зданий и планирование благоустройства в трехмерной среде.
Подробнее

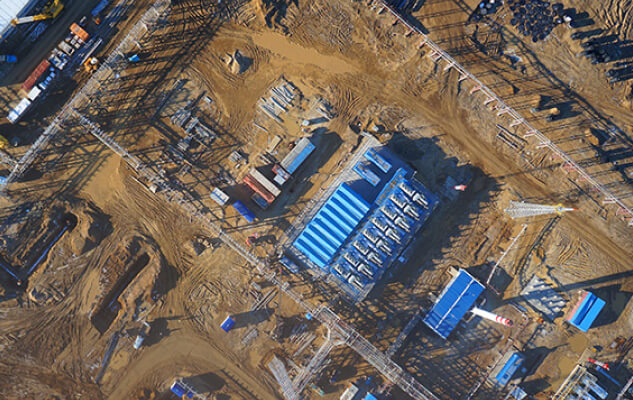

Мониторинг процесса строительства и оперативное отслеживание изменений. Создание 3D-панорам построенных объектов недвижимости. Актуальные и точные данные о геометрических характеристиках строительных площадок, зданий и сопутствующей инфраструктуры.
Подробнее

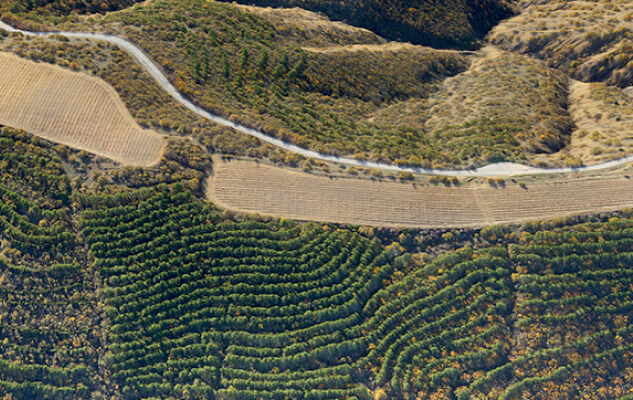

Экономически эффективный мониторинг лесных земель, инвентаризация лесных массивов без долгих объездов, нахождение участков вырубки и иссушения, выявление нарушений Лесного кодекса РК.
Подробнее

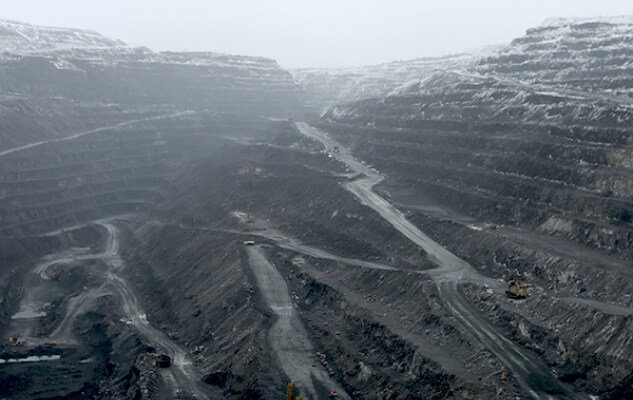

Точные и актуальные геометрические данные о поверхности карьера, разреза, рудника. Контроль за полнотой выемки, определение объемов добычи, учет объемов вскрышных работ, определение потерь, мониторинг устойчивого состояния бортов и отвалов.
Подробнее

Мониторинг теплотрасс и сетей коммуникаций. Оценка эффективности работы теплосетей, выявление нарушений изоляционного слоя, проявления коррозии, тепловых утечек, как следствие, — уменьшение расходов на мониторинг и ремонтные работы.
Подробнее
