Разведка месторождений
— Получение высокоточных данных магнитного поля; — Построение трехмерной модели поля; — Выявление и классификация аномалий магнитного поля.
Магниторазведка с БПЛА
Поиск и разведка полезных ископаемых — задача, решаемая с помощью комплекса геофизических методов, основным из которых является магниторазведка. Чаще всего исследования начинаются с проведения магнитной съемки.
Аэромагнитную разведку успешно применяют в следующих целях:
обнаружение руд черных и цветных металлов;
исследование археологических объектов;
выявление техногенных металлических объектов;
поиск редких и благородных металлов (Cu, Au и др.);
разведка коренных и россыпных алмазных месторождений;
геологическое картирование в платформенных и складчатых областях.
Поиск оказывается возможным благодаря тому, что в рудах в качестве примесей часто содержатся ферромагнитные минералы или же они сами обладают повышенной магнитной восприимчивостью.
Магниторазведку применяют для решения ряда инженерно-геологических задач:
- Для геологического картирования в платформенных и складчатых областях;
- Для обнаружения объектов культурного происхождения, намагниченных в условиях жизнедеятельности человека.
Разведка месторождений
До недавнего времени для выполнения аэромагнитных работ в труднодоступных районах приходилось использовать вертолётную технику, что значительно повышало стоимость геофизических исследований.
Теперь появилась доступная альтернатива – аэромагнитная съемка с квадрокоптера. Этот метод подходит для самых отдаленных и непроходимых участков местности, незаменим при сильном перепаде высот или заболоченности. Кроме того, при беспилотной съемке исключается риск для здоровья оператора.
Заказать съемку Наземная съемка |
 Съемка с БПЛА |
 Большая авиация |
|
| Стоимость работ (руб/погонный км) | от 6500 | от 2000 | от 1500
при больших объемах работ (от 5000 км) |
|---|---|---|---|
| Точность | высокая / подверженность шуму | высокоточная / прецизионная | средняя / сложная компенсация помех |
| Производительность (км/день) | в среднем 15 | до 220 | до 1000 |
| Подготовка к работам | сложная | простая | сложная / дорогая |
| Человеческий фактор | высокая вероятность ошибки | отсутствует | средняя вероятность ошибки / риск жизни экипажа |
Эффективность магниторазведки с применением БПЛА
Аэромагнитная съемка – незаменимый инструмент в руках инженера-геофизика. Её неоспоримыми преимуществами являются:

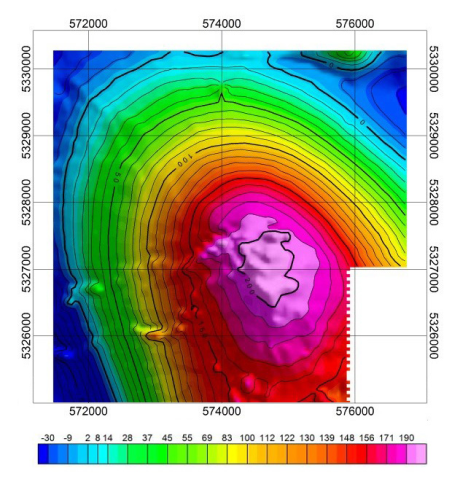

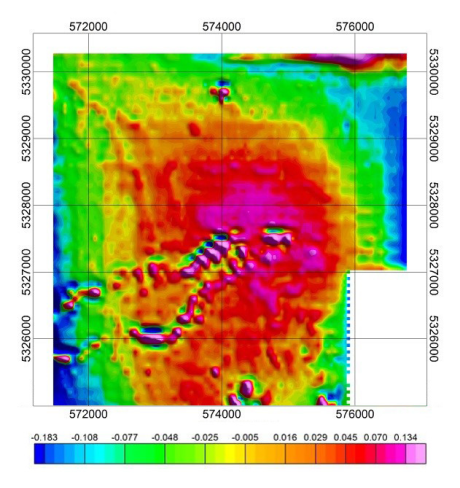

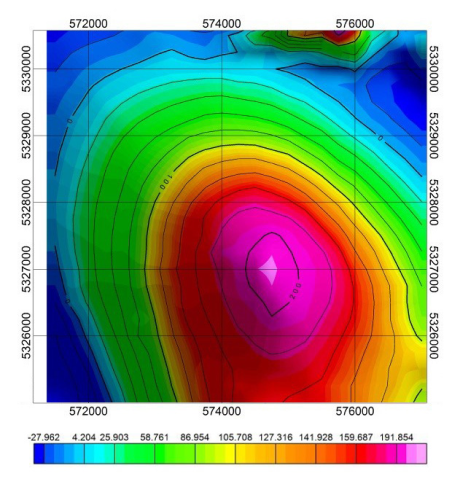

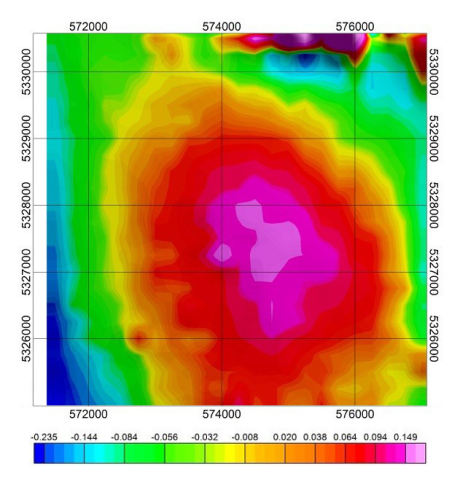

Комплексная геофизическая съемка проводилась с помощью квантового магнитометра ММС-214 с самолета (масштаб 1:25000). В 2017 году на том же участке проведена съемка с использованием комплекса Геоскан 401 Геофизика (масштаб 1:10000). Сравнение результатов – на графиках ниже:
АН-2, ММС-214
Масштаб съемки 1:25 000
АН-2, ММС-214
Масштаб съемки 1:25 000
АН-2, ММС-214
Масштаб съемки 1:25 000
АН-2, ММС-214
Масштаб съемки 1:25 000

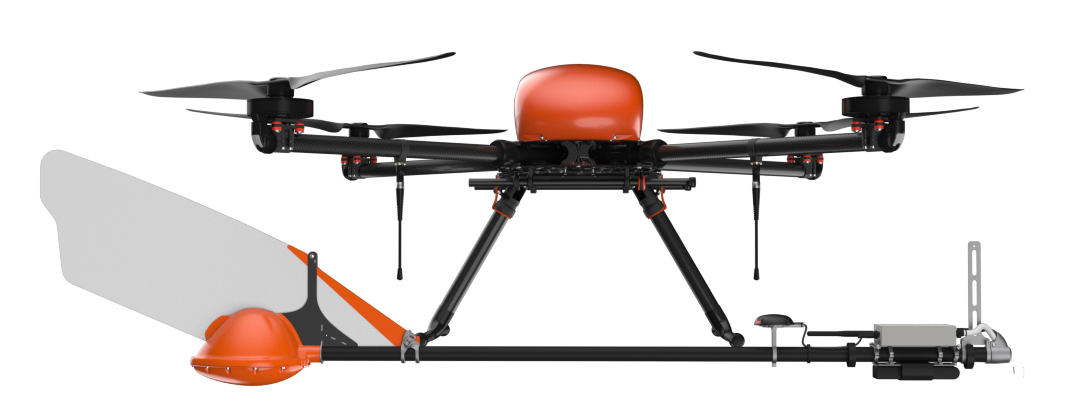

Чтобы воспользоваться преимуществами магниторазведки с БПЛА, специалисты ГК Геоскан сконструировали компактный и высокоточный квантовый магнитометр. В качестве носителя выступает Геоскан 401 – квадрокоптер промышленного класса, способный выполнять полёты по заданному маршруту.

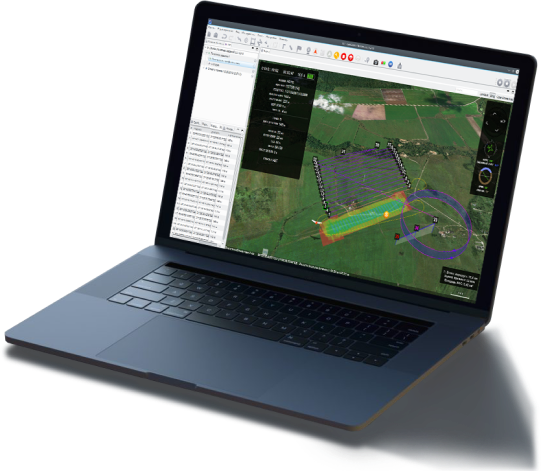

В комплект включен ноутбук с предустановленным ПО Geoscan Planner. Программа позволяет выполнить предполетную подготовку, выбрать предпочтительные параметры съемки, произвести запуск и выбрать точку посадки. Во время выполнения полетного задания, оператору предоставляется телеметрия и информация о состоянии воздушного судна.
В январе 2019 года ГК «Геоскан» была проведена аэромагнитная съемка на северо-западе Лаосской Народно-Демократической Республике в пределах участка Аврора. Результаты аэромагниторазведочных работ представлены в виде карты аномального магнитного поля, а также разрезов, построенных по трём наиболее перспективным профилям.
Данная модель отражает геологическое строение участка и позволяет выделить сильномагнитные линейные зоны, вероятнее всего, отвечающие Mg+Cu+Au минерализованным участкам, которые соответствуют большой залежи меди, железа и золота.
Чтобы получить достаточную информацию об участке территории, необходимо исследовать его несколько раз, располагая магнитометр на различных высотах. Для получения таких материалов дешевле и эффективнее использовать метод аэромагнитометрической многоуровневой съемки с БПЛА.
Полученные результаты позволяют более точно выявить подповерхностные геологические структуры, их форму и пространственное положение.

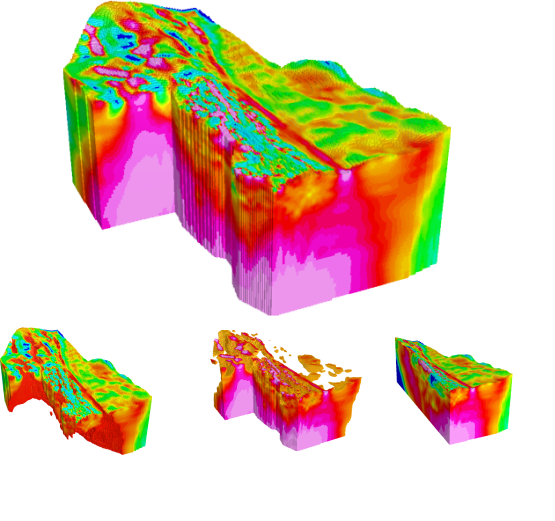

Результаты аэромагнитной съемки с использованием БПЛА могут быть представлены в виде объемной 3D модели.
Данная модель отражает геологическое строение участка и позволяет более четко визуализировать полученные результаты.
Благодаря возможности выведения определенных диапазонов значений, возможно отделить различные по намагниченности геологические структуры друг от друга.
Отображение результатов моделирования на любой глубине модели позволяет увидеть размеры полезных тел, а также очень точно посчитать их площадь (объем, запасы).
