Геоскан 401 Привязной

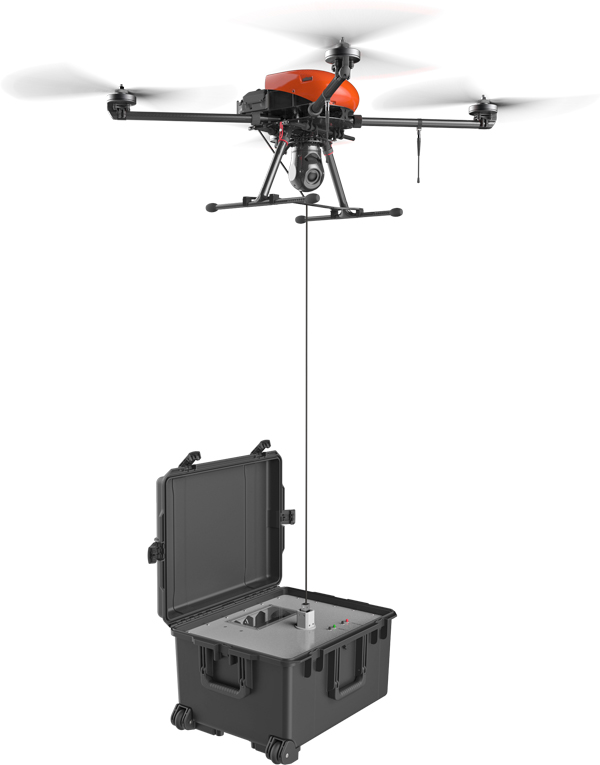

Привязной комплекс для непрерывного мониторинга и ретрансляции сигналов с высоты до 100 метров
Привязной комплекс для задач непрерывного мониторинга и ретрансляции сигналов с высоты до 100 метров.
Комплекс предназначен для непрерывного мониторинга и ретрансляции сигналов с высоты до 100 метров. Позволяет выполнять задачи видеомониторинга и ретрансляции сигналов для мобильных и стационарных условий применения. Подача высоковольтного питания и передача широкополосных данных с полезных нагрузок осуществляется по кабелю, подключенному к наземному блоку с питанием от сети 220В либо от бензогенератора.
Система автоматического контроля натяжения кабеля обеспечивает стабильную работу комплекса даже при сильных ветровых нагрузках. Встроенная резервная батарея на БПЛА позволяет автоматически совершить безопасную посадку в случае пропадания наземного питания.
Для обеспечения безопасности БПЛА во время полетов и предотвращения возможных угроз применяется следующее оборудование:
- Симметрирование линии питания между БПЛА и наземным модулем;
- Гальваническая изоляция линии питания БПЛА;
- Снижение емкости линии питания БПЛА на цепи первичного электропитания изделия;
- Применение устройств защиты от импульсных перенапряжений и помех (УЗИП) и на наземном модуле (I, II и III классов) и на БПЛА (II и III классов);
- Релейная защита оборудования первичного электропитания изделия, защита оператора от двухфазных прикосновений и неисправностей;
- Применение фильтров и гальванических развязок для секционирования изделия и локализации сигналов и помех в их функциональных зонах;
- Высоковольтная гальваническая изоляция внешних интерфейсов наземного блока;
- Непрерывный мониторинг основных средств обеспечения электробезопасности тестовой системой изделия;
- Включение в комплект изделия устройства заземляющего комплектного (УЗК).
Основные характеристики
- Гиростабилизированная платформа с Full HD видеокамерой или тепловизором;
- Средства радиосвязи (антенны, ретрансляторы и т.п.);
- Громкоговоритель;
- Прожектор;
- Метеостанция;
- Платформа для установки оборудования заказчика.
- Масса: 40 кг
- Номинальное напряжение электропитания: 220 VAC
- Выходное напряжение: 400 VDC
- Максимальная потребляемая мощность: 4 кВт
- Габаритные размеры: 650 мм x 500 мм x 400 мм
- Степени защиты (код IP):
- IP 55 – транспортный режим
- IP 44 – рабочий режим

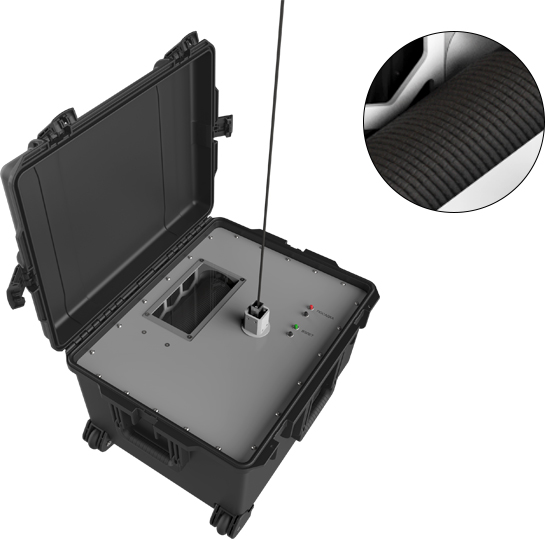

- Характеристики кабеля питания и передачи данных:
- Диаметр кабеля: 3,6 мм
- Масса: 16 г/м
- Предельная прочность на разрыв: 140 кГс
- Предельная рабочая температура: 150 °С

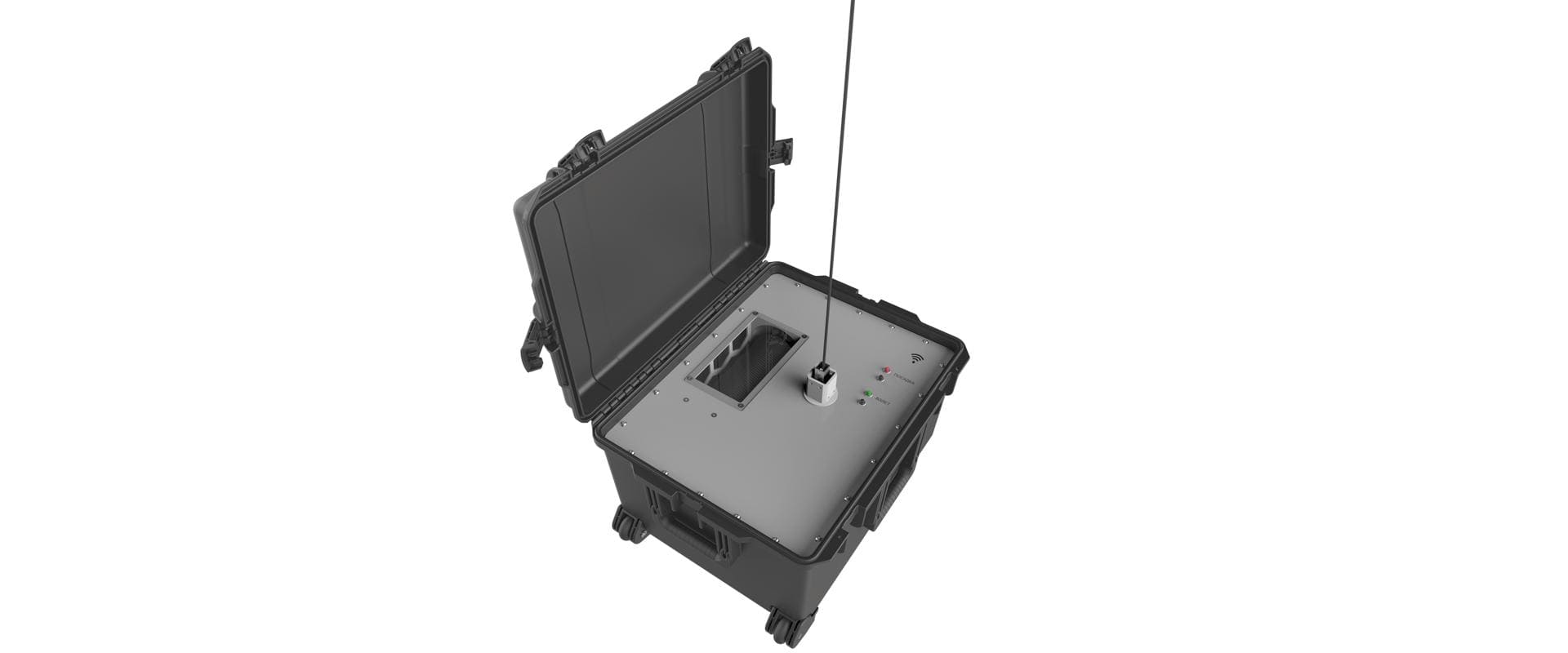

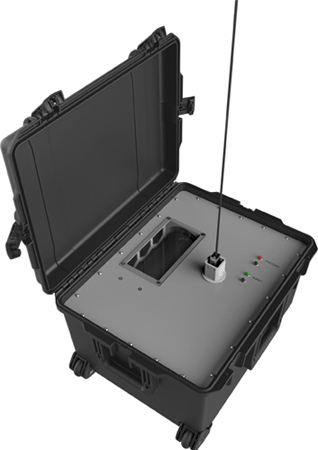

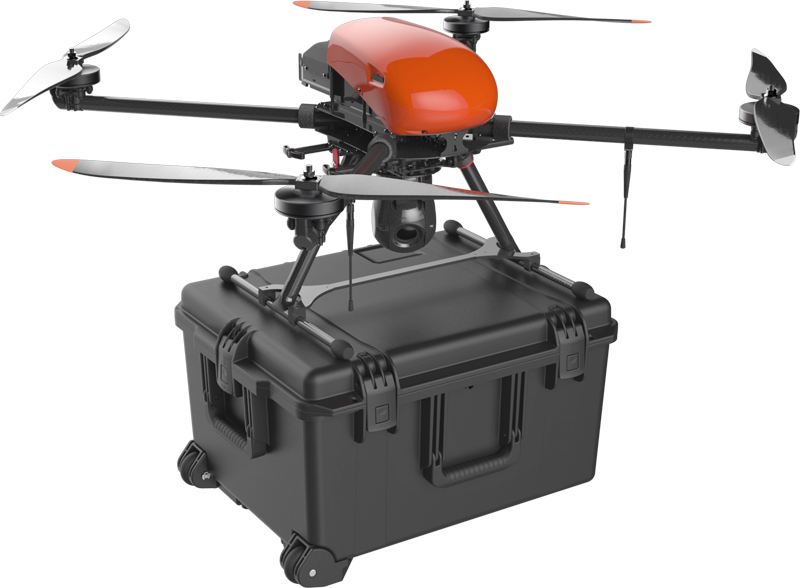

- Наземный блок:
- высоковольтный источник питания
- намоточное устройство
- кабель питания и передачи информации

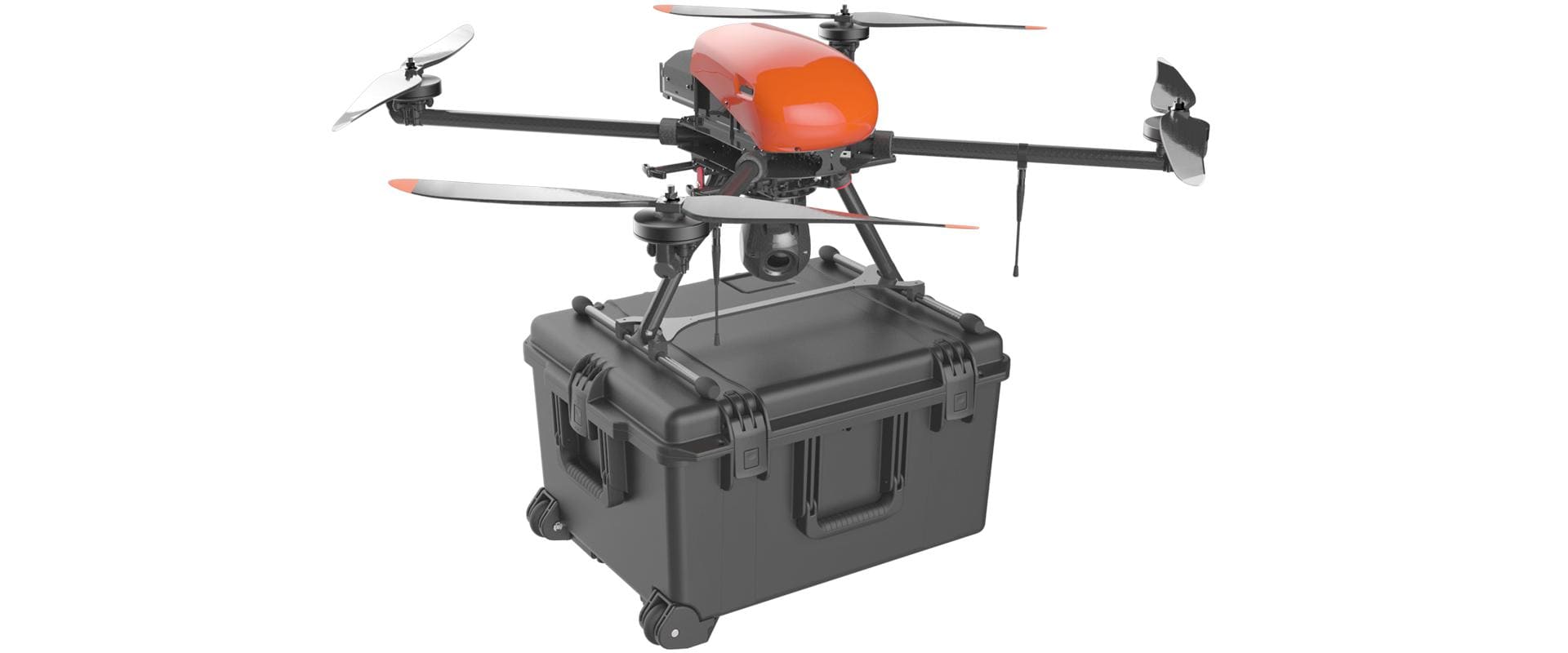

- Модернизированное беспилотное воздушное судно (БВС) Геоскан 401
- Генератор мощностью 4 кВт
- Устройство заземления
- Дополнительно:

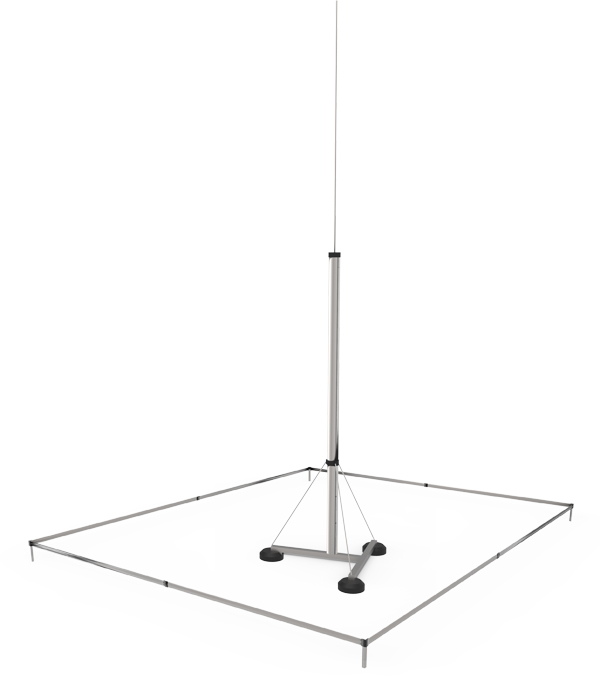

- Устройство молниезащитное
- Командно-телеметрическая радиолиния

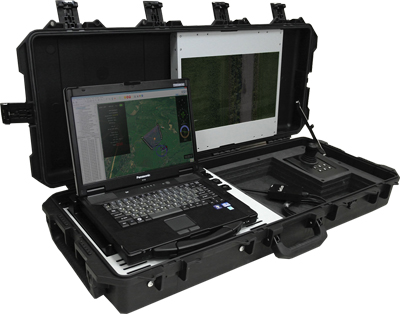

Программа позволяет выполнить предполетную подготовку, произвести запуск. Во время выполнения полетного задания, оператору предоставляется телеметрия и информация о состоянии БПЛА.

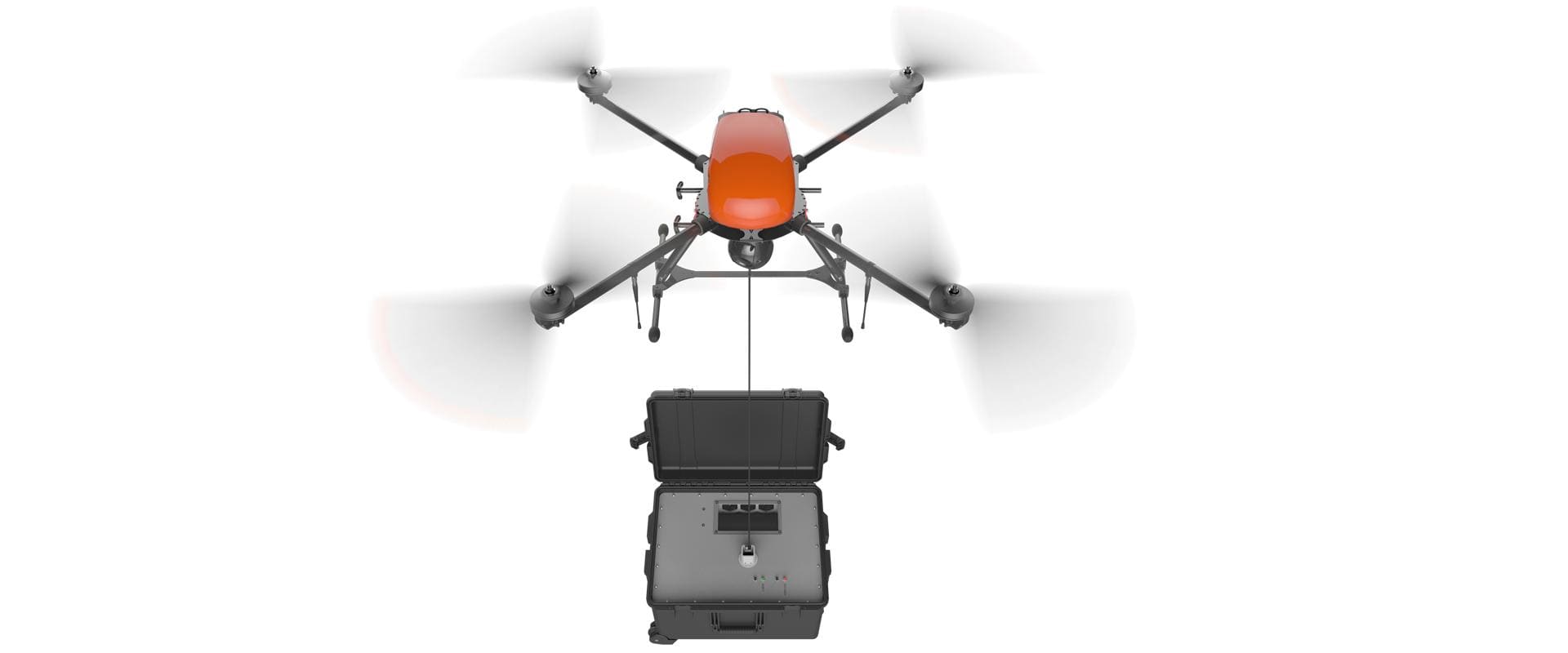

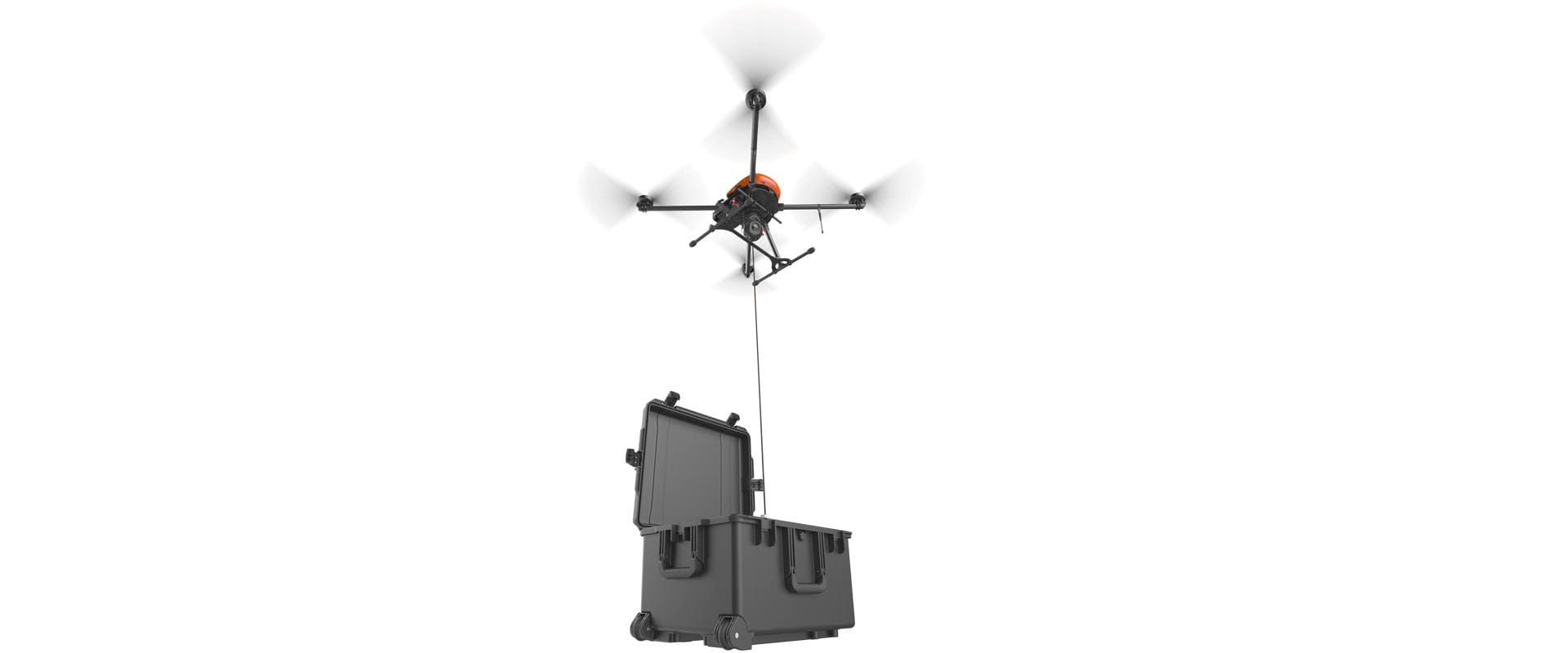

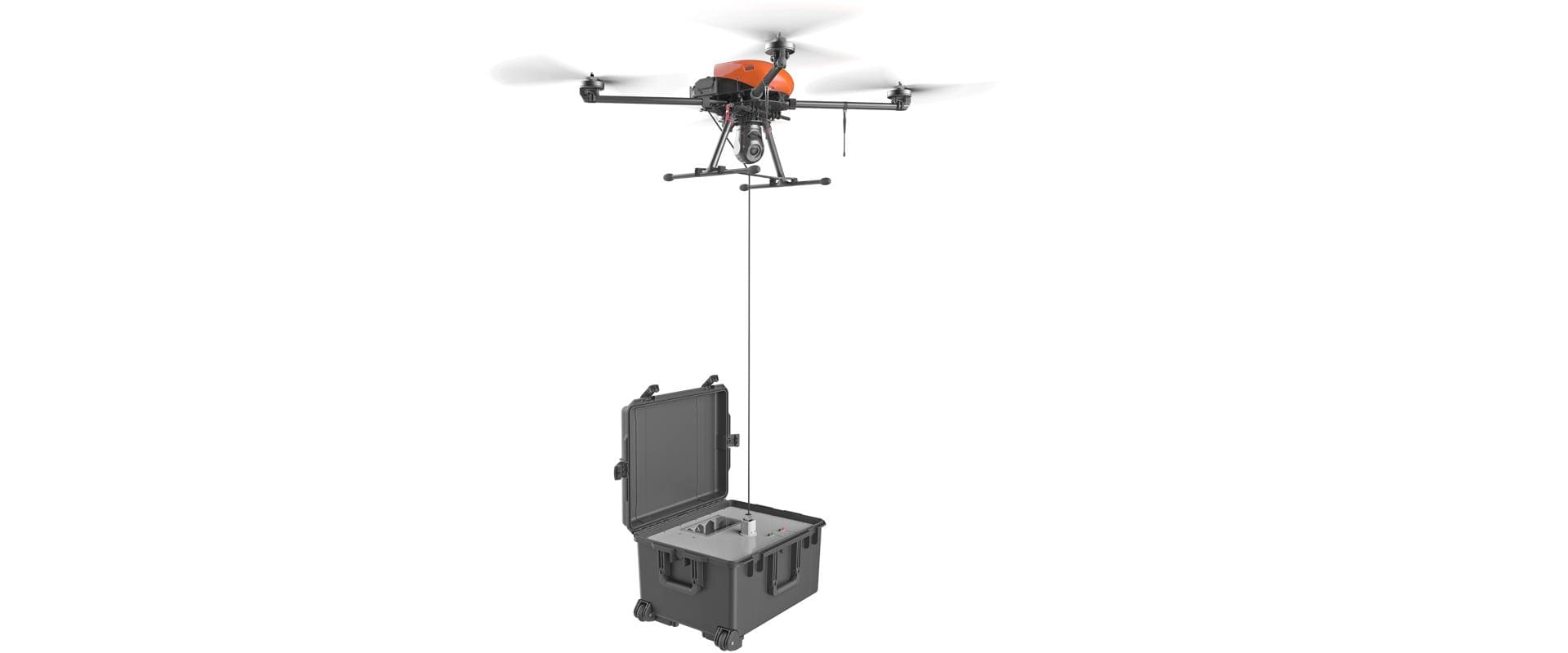

При помощи системы автоматического контроля натяжения кабеля обеспечивается стабильная работа комплекса и передача данных между устройствами.

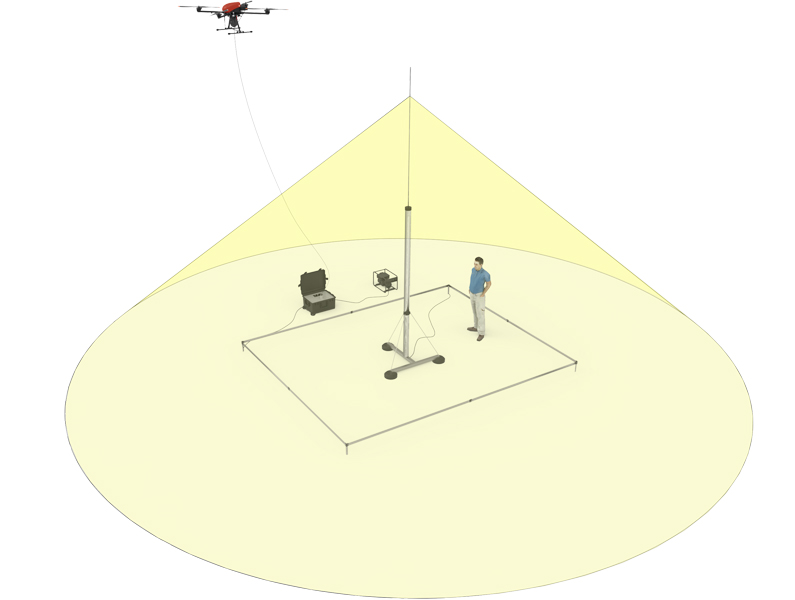

- Являются одним из средств обеспечения электробезопасности;
- Эксплуатация комплекса без заземляющего устройства недопустима*;
- Молниезащитное устройство поставляется по согласованию заказчиком.
* Комплектация молниезащитного устройства и устройства заземления определяется по согласованию с заказчиком в соответствии с наличием у заказчика подобных устройств.
