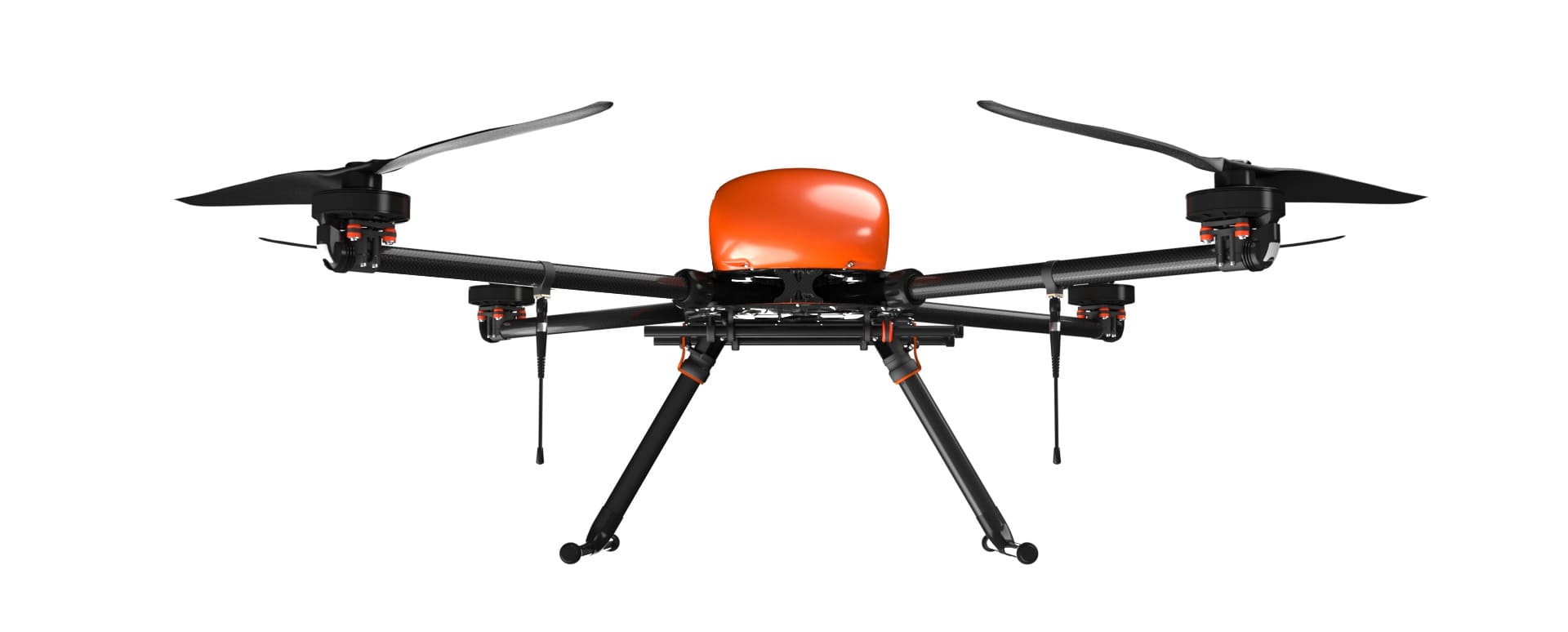

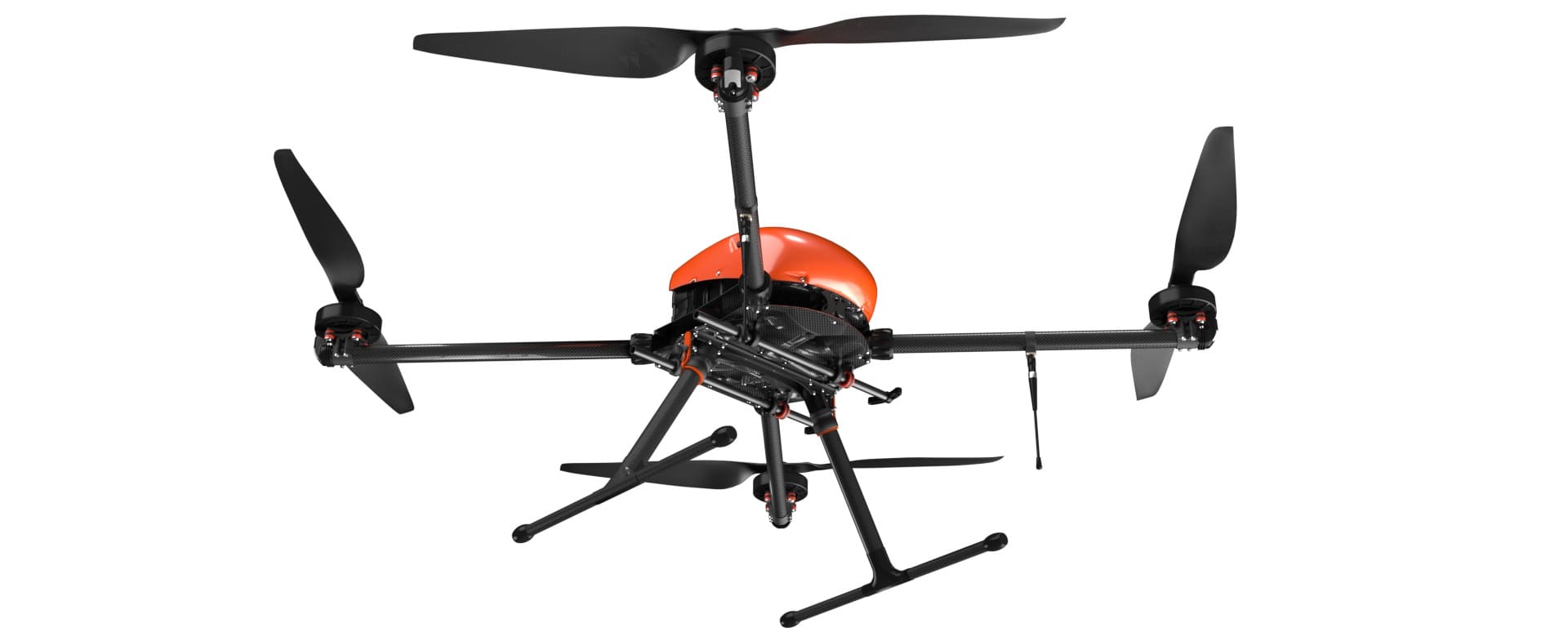

Геоскан 401 Геофизика
Беспилотный комплекс для аэромагнитной съемки с квантовым магнитометром
Уникальный российский квантовый магнитометр. Аэромагнитная съемка с БПЛА с детальным огибанием рельефа.

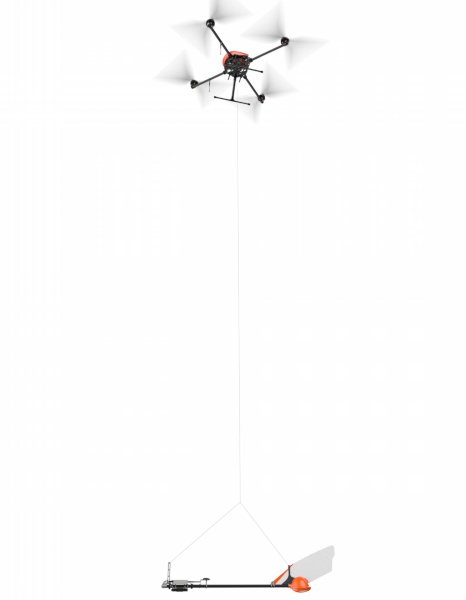

Аэромагнитный комплекс, созданный на базе беспилотного летательного аппарата и квантового магнитометра с рубидиевым магниточувствительным датчиком, сочетает в себе маневренность беспилотного летательного аппарата с высокой чувствительностью магнитометрического оборудования.
Система позволяет выполнять высокоточные аэромагнитные съемки на предельно малой высоте как в равнинной местности, так и в сложных ландшафтных условиях с детальным огибанием рельефа.

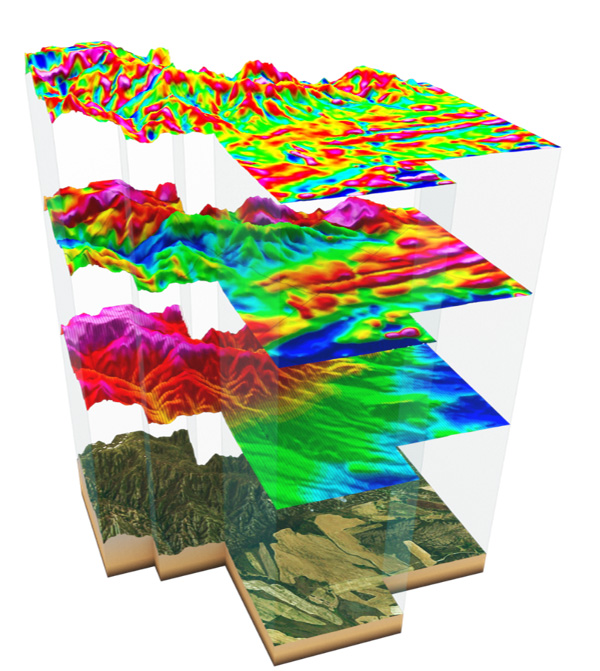

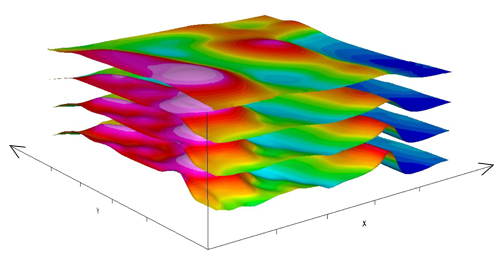

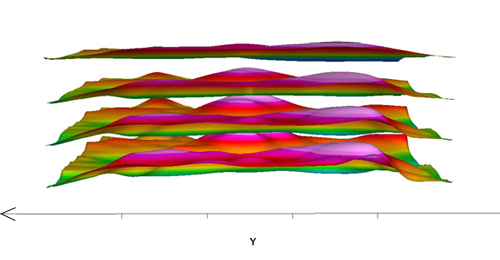

С применением комплекса появляется возможность объемного изучения магнитного поля за счет повысотных съемок и отработки вертикального профиля. Это позволяет применять новые методы анализа и интерпретации данных магнитометрии, которые повышают уровень достоверности объемных геомагнитных моделей.
Наибольший эффект от применения технологии ожидается при изучении площадей средних размеров (десятки, первые сотни кв. км), когда пилотируемая авиация нерентабельна, а наземные измерения требуют больших трудозатрат или вовсе невозможны из-за сложности рельефа.
- Полет в автоматическом режиме
- Возможность полета на малой высоте с огибанием рельефа
- Исключение влияния собственных магнитных полей
- Предварительная фильтрация
- Учет данных с магнитных вариационных станций
- Геопривязка данных и интерполяция на двумерную равномерную сетку
- Построение карт магнитного поля с изолиниями
- Экспорт результатов в форматe: *.gdb, *.accdb, *.mdb
Максимальная горизонтальная скорость квадрокоптера 50 км/ч (14 м/с), аэромагнитная съемка проводится на скорости 36 км/час (10 м/сек). Минимальная относительная безопасная высота полета – 25 м, максимальная – 500 м. Продолжительность одного вылета (от взлета до посадки) определяется емкостью аккумулятора БПЛА и массой полезной нагрузки, и достигает 60 минут. За это время может быть выполнено 22 пог. км аэромагнитной съемки (с учетом подлетов и разворотов).
Отклонение фактических линий полета от заданных не превышает 0,6 м. За один съемочный день, периодически заменяя батарею, возможно выполнить 12-16 вылетов и отработать 160-220 км съемочных маршрутов.
До 220 погонных км в день
Сочетает в себе маневренность БПЛА и чувствительность квантового магнитометра с рубидиевым датчиком. Система позволяет выполнять высокоточную аэромагнитную съемку с огибанием рельефа на малой высоте.

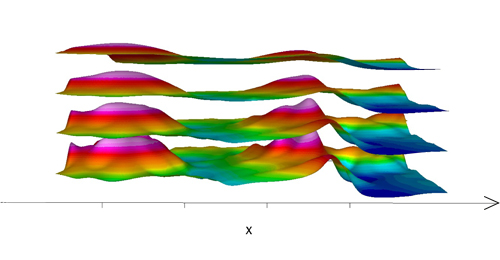

Комплекс дает возможность объемного изучения магнитного поля за счет повысотных съемок и отработки вертикального профиля, благодаря чему можно применять новые приемы анализа и интерпретации данных магнитометрии. Это позволит создавать объемные геомагнитные модели нового по достоверности уровня.

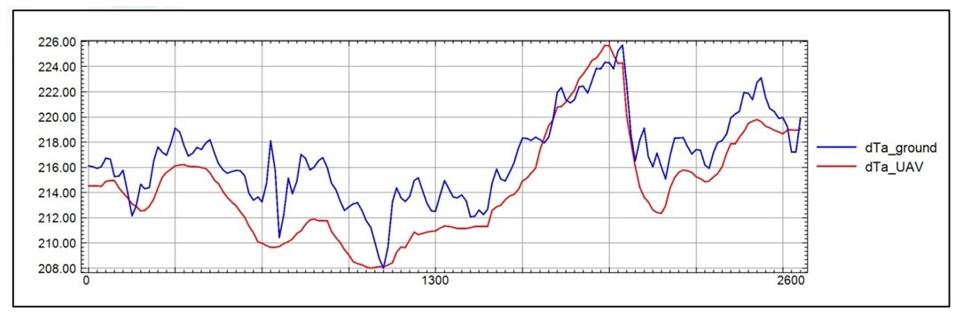

Измерения магнитного поля при пешем передвижении характеризуются существенно более высоким уровнем шумов по отношению к данным аэромагнитных наблюдений с БПЛА.
Система позволяет выполнять высокоточные аэромагнитные съемки на предельно малой высоте как в равнинной местности, так и в сложных ландшафтных условиях, с детальным огибанием рельефа.
Обеспечивают более точное определение формы и положения интересующего объекта

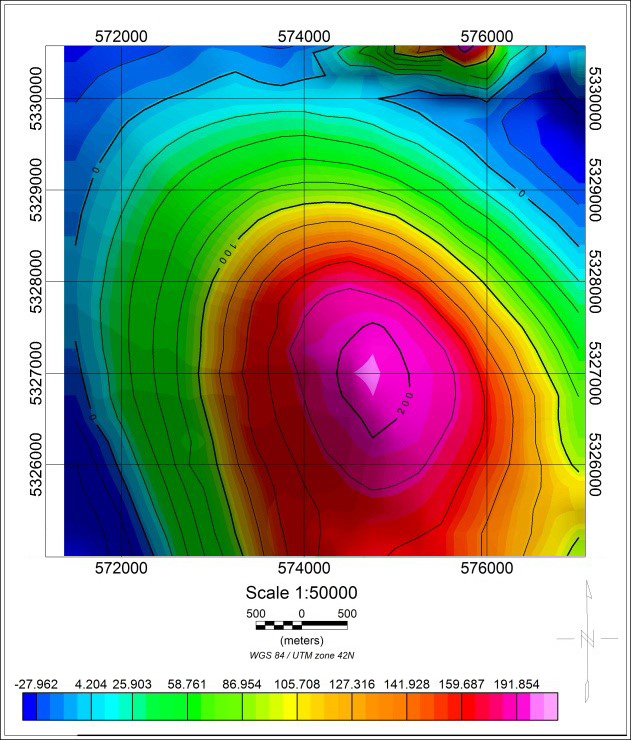

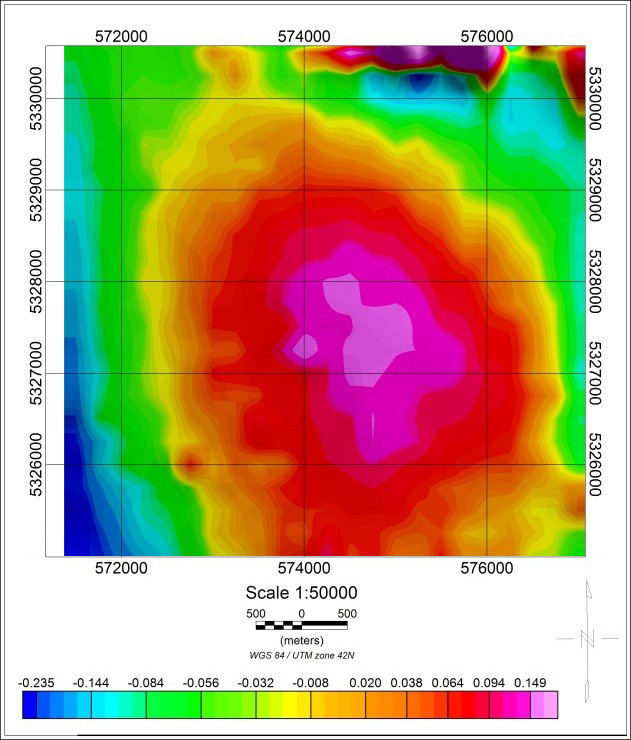

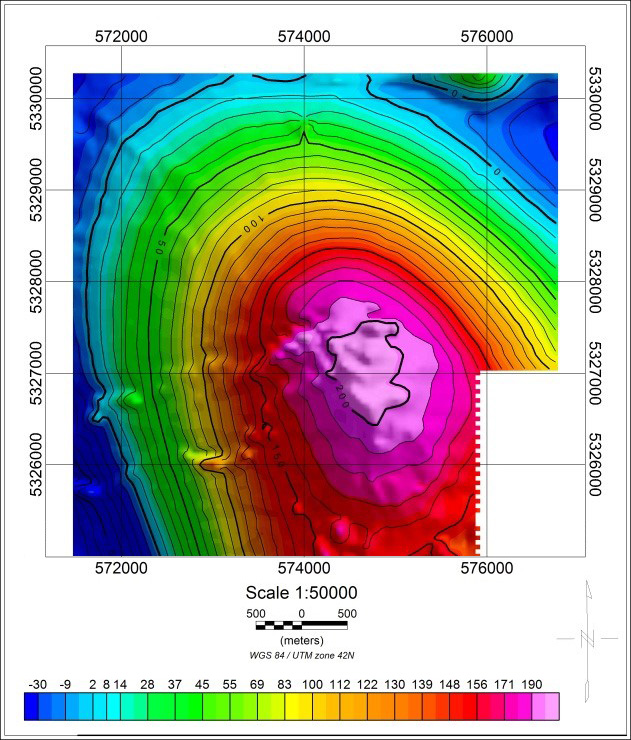

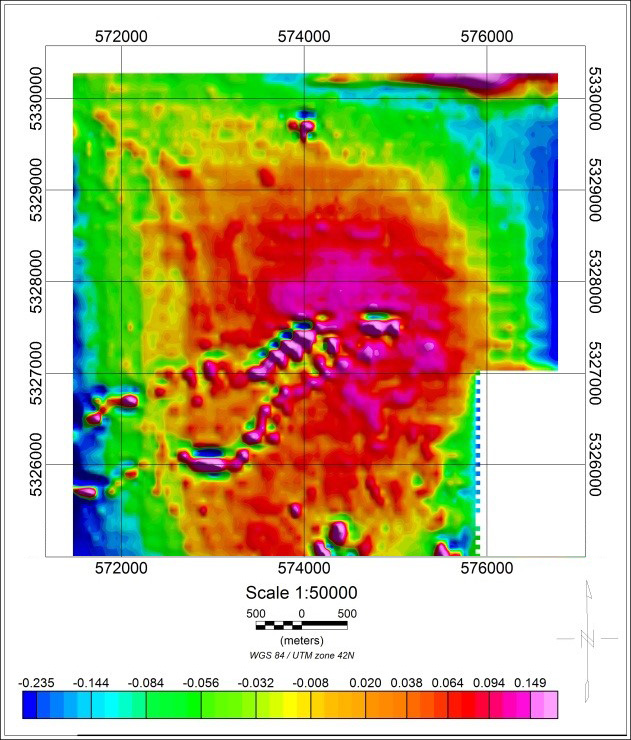

В 1988 г. проводилась комплексная аэрогеофизическая съемка масштаба 1:25000 с самолета АН-2 квантовым магнитометром типа ММС-214 с аналого-цифровой регистрацией магнитного поля. Для сравнения, в 2017г. на том же участке была проведена аэромагнитная съемка масштаба 1:10000 с БПЛА с огибанием рельефа.
АН-2, ММС-214
Масштаб съемки 1:25 000, 1988г
Геоскан 401 Геофизика
Масштаб съемки 1:10 000, 2017г
АН-2, ММС-214
Масштаб съемки 1:25 000, 1988г
Геоскан 401 Геофизика
Масштаб съемки 1:10 000, 2017г
Управление без пультов и навыков пилотирования.
Программное обеспечение GеoScan Planner, позволяет строить полетные задания площадных и линейных объектов, использовать различные режимы полета (полет по точкам, полет с учетом рельефа и др.), загружать kml и kmz файлы, использовать различные картографические подложки.
Достаточно выделить область съемки на карте или загрузить из файла и программа сама построит полетное задание, отправит его на беспилотник и проконтролирует качественное выполнение полета.
Основные характеристики
Характеристики магнитометра
| Чувствительность | 1 пТл/√Гц |
|---|---|
| Диапазон измерения | 20000 нТл – 100000 нТл |
| Общая девиационная ошибка | < 0,3 нТл |
| Частота измерений | 1000 Гц |
| Полоса пропускания петли обратной связи | 30 Гц |
| Диапазон допустимых углов датчика | ± 45° |
| Диапазон рабочих температур | от – 20 до + 40 °С |

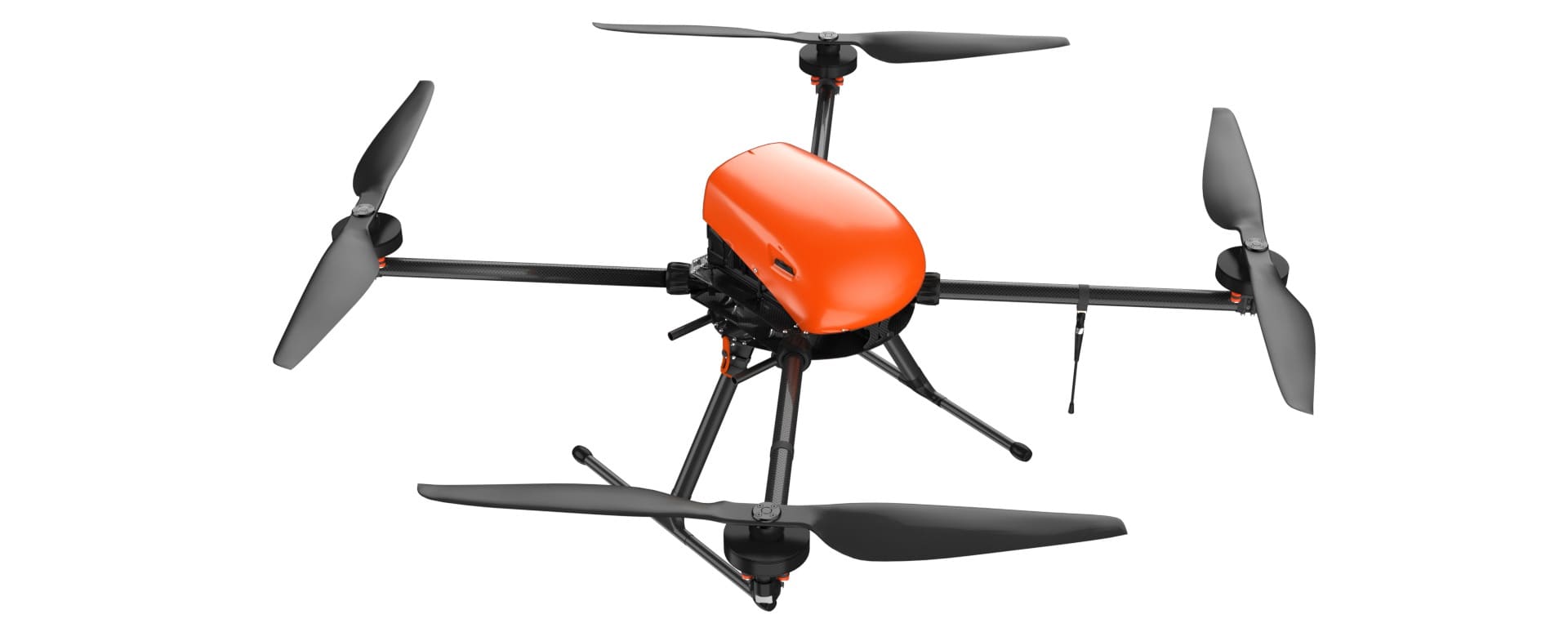

- Беспилотное воздушное судно (БВС) Геоскан 401
- Двухчастотный/трехсистемный бортовой геодезический приемник Topcon с антенной (L1-L2, GPS/ГЛОНАСС/BeiDou)

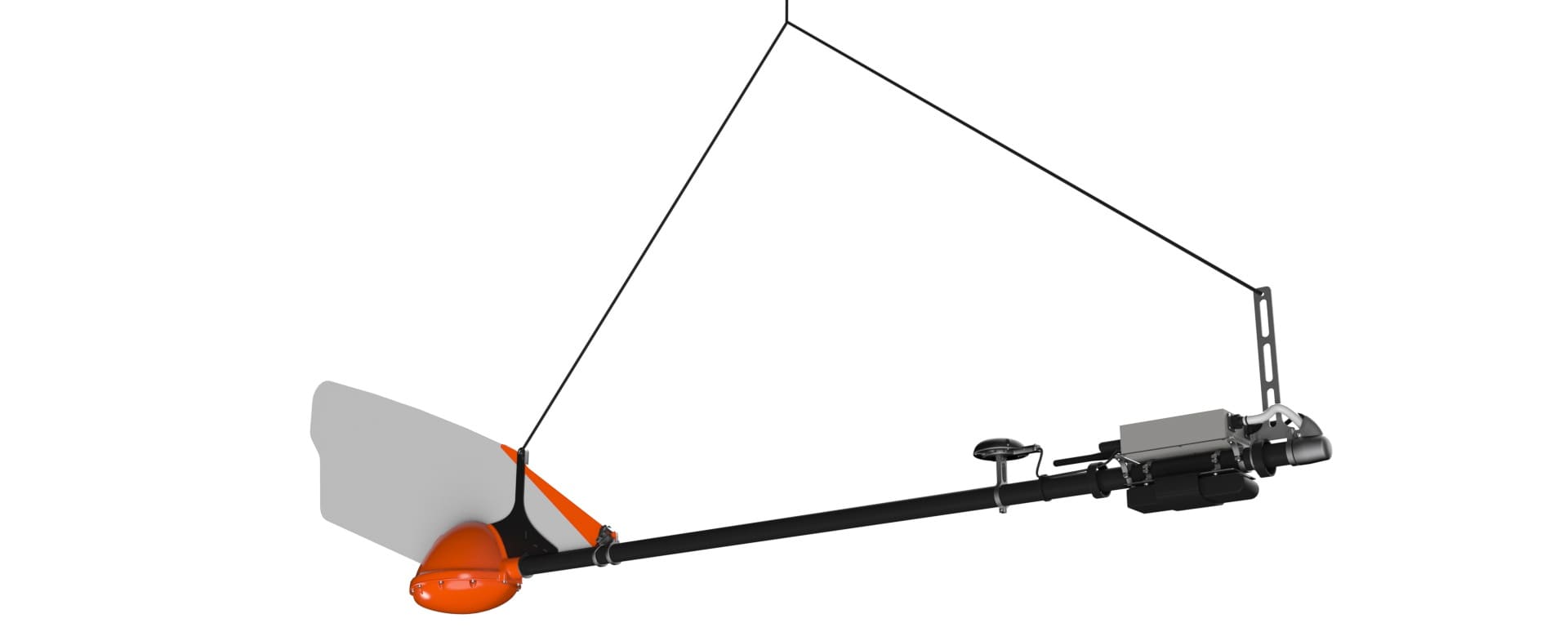

- Квантовый магнитометр Geoscan GeoShark
- Аккумуляторная батарея с системой защиты - 3 шт: 10S, 17000 mAh.
- Комплект ЗИП
- Программное обеспечение для планирования полетного задания Geoscan Planner
- Радиомодем для канала связи управления и телеметрии
- Зарядное устройство
- Защитный транспортировочный кейс IP67 для БПЛА (размер: 80x52x31 см, вес брутто: 16 кг)
- Инструкция
- Инструктаж по работе с комплексом
- Модернизированная цифровая фотокамера Sony RX1R II (42 Мпикс, объектив 35 мм, полноразмерная матрица, центральный затвор) на сервоподвесе
- ПО для обработки и взаимодействия с полученными данными Metashape Professional
- Модификация «Арктика» (расширение температурного диапазона от -40 до +20)
- Гамма-спектрометр GS-1

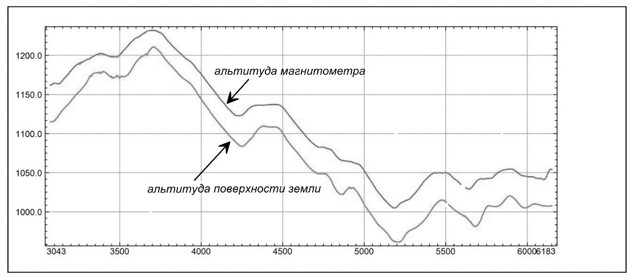

Позволяет разбивать профиль съемки на вершины. Благодаря этому комплекс Геоскан 401 Геофизика выполняет полет с детальным огибанием рельефа.
Позволяет создавать карты высот, которые отражают особенности рельефа местности.
Гарантия на 1 год / 80 полетов
Учебный курс по эксплуатации комплекса
Бессрочная техническая поддержка
